Любой мастер скажет, что функциональное рабочее место — это половина успеха в работе. Особенно это касается тех случаев, когда речь идет о специальных приспособлениях, позволяющих изготавливать не только простейшие предметы, но и куда более сложные изделия.

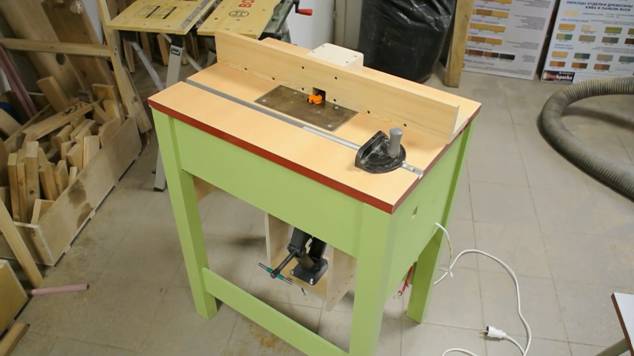

Фрезерный стол

Фрезерный стол может иметь как простую конструкцию, так и сложную с множеством всевозможных дополнительных деталей.

Ушло в прошлое время, когда красиво фрезерованные мебельные панели можно было сделать только на мебельной фабрике. Сегодня есть все технические и финансовые возможности для того, чтобы любой мастер-частник смог сделать стол фрезерный своими руками. Иногда это даже выгоднее и практичнее, чем заказывать оборудование, собранное в заводских условиях — оно может оказаться гораздо дороже, чем позволяет кошелек заказчика, и не подойти по габаритам к небольшой частной столярной мастерской.

В то же время, как показывает практика, ничего особо сложного в изготовлении фрезерного стола нет. Однако для начала надо обязательно определиться с двумя принципиальными моментами — с типом стола и с необходимыми (и доступными) материалами для его производства.

Мастеру, который в скором будущем на этом самом приспособлении захочет создавать столярные шедевры, наверное, важно понять, каким будет стол — отдельным стационарным комплексом или же агрегатной частью основного рабочего верстака. Кроме того, придется искать крепкие и надежные материалы, без которых нельзя добиться высокого качества.

Назначение и типы

Чертеж самодельного фрезерного стола

Чертеж самодельного фрезерного стола.

Создание специализированных столов для обработки древесины металлическими фрезами стало в некотором смысле ответом на те неудобства, которые возникают при работе с ручной фрезерной машиной. Многие операции, в том числе по фрезерованию мебельных панелей, требуют максимальной точности и чистоты их выполнения.

В таких условиях возникла потребность в специальном приспособлении, которое обеспечивает жесткое закрепление режущего элемента на корпусе стола с перемещением обрабатываемой деревянной поверхности.

Развитие данного принципа привело к размежеванию подобных устройств по характеру их применения и расположению на рабочем месте столяра. Так появилось несколько разных типов столов для фрезерных операций. В частности, они разделяются на стационарные (расположенные автономно от других рабочих верстаков), агрегатные (представляют собой боковую пристройку к основному распилочному столу) и портативные (могут переноситься и устанавливаться в любых удобных для них местах) столы.

Так, стационарный фрезерный стол, даже занимая в мастерской несколько больше места, чем агрегатный или портативный варианты, имеет свои преимущества перед более миниатюрными аналогами.

Он может быть как совершенно простым по конструкции, так и оборудованным множеством всевозможных дополнительных деталей, полезных при столярных работах.

Виды фрез

Виды фрез.

Он гарантирует максимальное удобство для работника. Он может быть вполне мобильным, легко перемещаемым по комнате, достаточно приделать к его ножкам небольшие колеса. Да и места он займет немного, если при его изготовлении использовать изначально компактный проект.

Но какой бы тип фрезерного стола ни использовался, любой из них наверняка поможет столяру быстро и качественно выполнять такие очень распространенные операции, как прорезание пазов и производство канавок, различные варианты обработки кромок и подготовка шиповых соединений.

При этом, имея подобный стол, оборудованный по всем правилам, мастер может совершенно не опасаться поверхностей, которые нельзя обработать на плоском столе. Ведь в большинстве случаев конструкция данного приспособления позволяет просто временно снять установленный на нем ручной фрезер, а после окончания «нестандартной» операции снова установить его на столе.

Вернуться к оглавлению

Составные части

Схема составных частей фрезерного стола

Схема составных частей фрезерного стола.

Прежде чем начинать делать такой стол своими руками, необходимо познакомиться с его основными составными элементами. Это поможет лучше разобраться, за счет чего данное приспособление значительно повышает качество и производительность столярных работ.

Главный элемент всего комплекса — это электрическая фрезерная машина (фрезер). С помощью съемных фрез данный механизм производит вырезание всевозможных рельефных углублений и канавок в деревянных корпусных деталях. При выборе фрезера рекомендуется обращать особое внимание на наличие некоторых необходимых для работы опций, в том числе режимов плавного пуска устройства и быстрой остановки двигателя, стабилизации частоты вращения фрезерного шпинделя, а также убедиться в наличии ручной регулировки.

Вся конструкция фрезерного стола базируется на станине — второй составной части указанного приспособления. Она может быть сделана из разных материалов, в том числе из дерева, металла, ДСП или МДФ. Задача станины состоит в обеспечении жесткой устойчивости фрезерного стола во время работы. Размеры станины устанавливаются в зависимости от габаритов древесных заготовок, которые будут обрабатываться на столе. В то же время относительно высоты станины рекомендуется выбирать такой показатель, который соответствовал бы наиболее комфортным условиях работы стоя, то есть примерно 850-900 мм.

Чертеж крышки для фрезерного стола

Чертеж крышки для фрезерного стола.

Третья составная часть описываемой конструкции — это столешница. Необходимо, чтобы она была совершенно ровной, без деформаций и значительных дефектов поверхностного слоя. На изготовление этой части могут пойти самые разные древесные панели, которые эффективно гасят возникающие при фрезеровании вибрации, в том числе столешница на основе ДСП от обыкновенного кухонного стола толщиной от 26 до 36 мм.

В состав фрезерного стола должна обязательно входить металлическая или текстолитовая (в зависимости от выбора мастера) монтажная пластина под фрезер. На ней крепится упомянутый главный элемент фрезерного станка, через отверстие, сделанное в пластине, происходит выход фрезы в рабочее положение. По этой причине материал для монтажной пластины должен соответствовать двум обязательным характеристикам — он должен обладать повышенной прочностью и одновременно быть достаточно тонким.

Вернуться к оглавлению

Материалы и инструменты

Инструменты для изготовления фрезерного стола

Инструменты для изготовления фрезерного стола.

Поскольку производство данной конструкции не представляется делом слишком сложным, предлагается сравнительно небольшой перечень всего необходимого для этого. В работе, в частности, понадобятся:

  • ручная фрезерная машина;
  • стандартный автомобильный домкрат;
  • деревянные бруски квадратного сечения (4 штуки);
  • древесностружечные плиты или листы фанеры, раскроенные в соответствии со схемой будущего приспособления;
  • металлический профиль;
  • стальная пластина толщиной 6 мм (для изготовления монтажной пластины);
  • набор направляющих из алюминия;
  • электродрель;
  • гаечные ключи;
  • набор отверток;
  • подвижный упор (каретка) (эту функцию может выполнять направляющая от пилы);
  • крепежный материал (саморезы, болты, гайки, скобы и т.д.);
  • измерительные приспособления (линейка, измерительная рулетка, угольник).
Вернуться к оглавлению

Принцип функционирования

Схематично конструкция самой простой установки для фрезерных операций по дереву выглядит следующим образом. В древесностружечной плите или фанерной панели (столешнице) монтируется металлическая (текстолитовая) пластина. В пластине предварительно просверливается определенного диаметра отверстие, в которое для осуществления указанных операций вставляется фреза. Она является насадкой на ручной фрезерной машине.

Съемная фреза заданной конфигурации вслед за фрезером, расположенным снизу столешницы, может свободно подниматься и опускаться. За счет этого перемещения обеспечивается производство нужных рельефов в рамках требуемых габаритов. При этом амплитуда поступательного движения задается обычным автомобильным домкратом (для этой цели можно, в частности, использовать стандартный бутылочный домкрат, но лучше подойдет винтовой вариант), установленным снизу фрезерной машины и толкающим ее.

Обрабатываемая деревянная заготовка (доска) ограничивается закрепленными на столе металлическими или деревянными направляющими.

Вернуться к оглавлению

Порядок и особенности сборки

Схема сборки фрезерного стола

Схема сборки фрезерного стола.

Чтобы правильно собрать указанный стол своими руками, необходимо внимательно выполнять все операции и придерживаться их строгой последовательности.

Первый шаг представляет собой производство станины — стационарного каркаса всего будущего стола. На ее изготовление идут деревянные бруски и фрагменты ДСП. Из них вырезаются опорные ножки приспособления, древесностружечными плитами обшиваются боковины, что придает жесткость всей конструкции. Не помешает во имя лучшей жесткости станины дополнить ее фанерными панелями, соединяющими ножки в горизонтальной плоскости. В боковой части ДСП следует вырезать отверстие — в нем будет установлена кнопка пускового механизма.

Далее, переходят к столешнице. Она изготавливается также из древесностружечной плиты. Столешницу следует сделать таким образом, чтобы она могла свободно подниматься и опускаться на станине с помощью обыкновенных дверных петель. Снизу к столешнице прикрепляется предварительно собранная каркасная рама, внутри которой будут располагаться фрезер и домкрат. Эта рама одновременно послужит дополнительной опорой для всего фрезерного приспособления.

В процессе фрезерования необходимо равномерно, без случайных перекосов передвигать деревянную заготовку вдоль фрезерного стола по отношению к стационарно закрепленной фрезе. Обеспечить такое перемещение можно при помощи специальной подвижной каретки-упора, которая фиксируется в направляющей. Чтобы сделать ее, на поверхности столешницы вырезают канавку, куда вставляется металлический профиль.

Конструкция верхнего прижима

Конструкция верхнего прижима.

По центру, рядом с фрезой, должен быть установлен продольный упор. Он делается, как правило, из обрезков ДСП (но можно использовать и другие материалы) в виде уголка. Данный упор должен быть обязательно подвижным, чтобы с его помощью можно было бы легко регулировать зазоры вокруг фрезы. Для придания подвижности в нижней части указанного элемента делают два отверстия (паза), в которые устанавливаются специальные фиксаторы, прижимающие упор к столешнице.

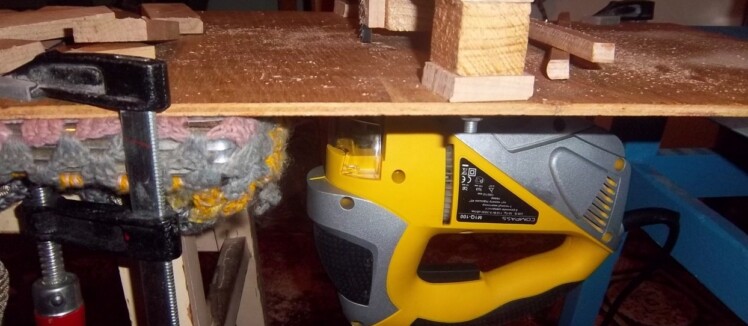

В центре стола сверху столешницы прикрепляется стальная монтажная пластина прямоугольной формы с отверстием для фрезы посредине. Пластина своей верхней кромкой должна находиться на одном уровне с поверхностью столешницы, образуя с ней одну плоскость. Снизу к пластине посредством специальной подошвы, а также винтов и болтов, крепится фрезер.

В роли лифта для ручной фрезерной машины будет выступать автомобильный домкрат. Подкручивая его в разные стороны, мастер сможет достаточно точно опускать или поднимать фрезу. Тем самым будет обеспечено правильное фрезерование деревянной заготовки.

http://youtu.be/M9V72tx7eac

На заключительном этапе монтажа фрезерного стола с фрезерной машины снимаются ручки. На их место прикручивают алюминиевые направляющие. Они, в свою очередь, соединяются с механизмом домкрата.

Вернуться к оглавлению

Конструкционное решение

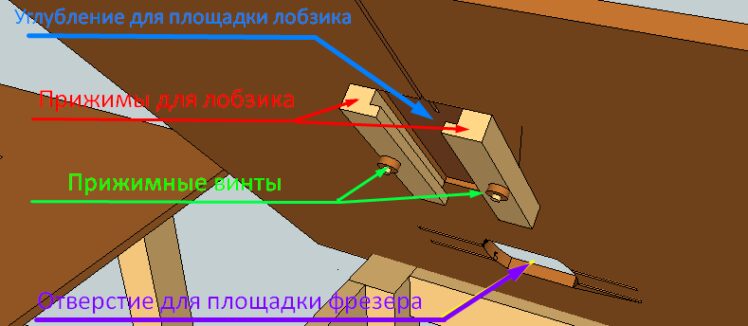

Винты крепления монтажной пластины

Винты крепления монтажной пластины. Пластиковая накладка удаляется.

Изготавливая фрезерное приспособление для столярной мастерской, никогда нельзя забывать, что такое оборудование относится к источникам повышенного риска. Поэтому в его конструкции должны быть предусмотрены меры защиты работающего на нем человека.

В частности, рекомендуется снабдить стол защитным экраном, который будет оберегать мастера от неожиданных отскоков частиц материала. Само место работы, особенно зона фрезерной обработки древесины, должно быть хорошо освещено точечной электрической подсветкой.

Необходимо обязательно предусмотреть такое расположение кнопки пускового устройства, чтобы исключить ее случайное нажатие. С этой же целью неплохо было бы кнопку поместить под защитный колпачок.

Одновременно следует оборудовать стол большой красной кнопкой («грибком») экстренной остановки двигателя фрезера. Располагаться она, разумеется, должна в легкодоступном месте.

Вернуться к оглавлению

Полезные советы

Для отвода стружки и пыли, образовавшихся во время фрезеровки, можно дополнительно соорудить специальный короб из тонкой фанеры. Крепится он на продольном упоре и имеет отверстие, к которому подсоединяется шланг высасывающего пылесоса.

Если полы в мастерской не очень ровные, рекомендуется сделать для станины регулируемые опоры. С их помощью еще и можно менять положение стола по высоте.

Желательно, чтобы все деревянные детали стола были покрыты масляным защитным слоем.

http://youtu.be/9krRcdzB-AM

Дополнительные удобство и безопасность во время работы обеспечит фрезерное отверстие, диаметр которого будет совсем немного превышать размер фрезы.

Еще больше обезопасит рабочий процесс наличие на фрезерном столе верхнего прижимного устройства. Особенно хорошо оно показывает себя при работе с крупными деревянными заготовками.

Таким образом, четкое следование всем приведенным здесь рекомендациям и соблюдение технологических правил позволит мастеру своими руками сделать себе отличный подарок — оригинальный, простой в изготовлении и удобный в эксплуатации фрезерный стол.
