Если вы решили сделать шкаф своими руками, сомневаться не стоит, с этой задачей вы прекрасно справитесь. Самое главное — правильно произвести все расчеты параметров будущего шкафа, в этом вам поможет инструкция о том, как самому сделать шкаф. Ну и, конечно, куда же без усердия и терпения, настройтесь на положительный результат — и у вас все получится.

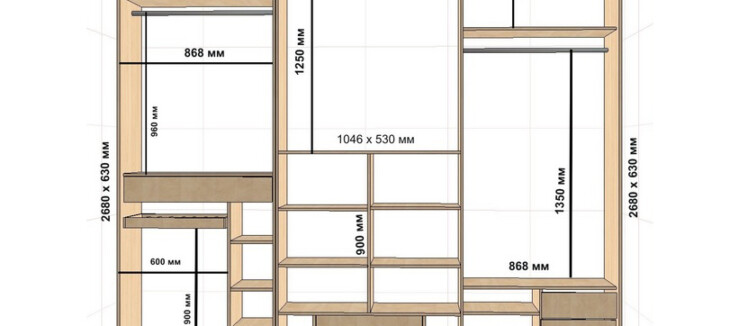

Чертеж встроенного шкафа из ЛДСП

Чертеж встроенного шкафа из ЛДСП.

Пошаговая инструкция

Для начала определитесь, каким вы хотите видеть свой новый шкаф. Если вы неплохо владеете художественными навыками, попробуйте создать образ на бумаге, еще лучше, если это будет чертеж будущей мебели. Для того чтобы вам было проще, можете воспользоваться указанным в данной статье примером. Здесь будет подробно описана инструкция, как самому сделать шкаф. Конструкция мебели будет такова, что для ее создания потребуется наличие в вашей квартире стенной ниши. Такой вариант мебели является очень актуальным, поскольку встроенный шкаф вместителен и при этом не занимает лишнего пространства в квартире.

Разметка вертикальной плоскости фасадной части шкафа

Рисунок 1. Разметка вертикальной плоскости фасадной части шкафа.

Материал для будущего шкафа должен быть подобран в соответствии с длиной и глубиной вашей ниши, также учитывается высота потолка. Для данного примера наиболее подойдет древесностружечная плита с ламинированным покрытием. В сокращенном варианте этот строительный материал известен как ЛДСП. Для того чтобы соорудить шкаф, вам потребуется материал, имеющий толщину примерно 16 мм. Строительный рынок предлагает ЛДСП различных размеров, в данном случае наиболее подойдет 600 x 2440. Материал такого размера удобен для изготовления всех элементов будущего шкафа.

Из чего состоит встроенный шкаф? В первую очередь это двери, представляющие собой фасад мебели, далее — пара несущих стоек, полочки и элементы цоколя. На данном примере будет описан самый простой вариант сборки шкафа, имеющего сплошной фасад.

Для того чтобы сделать самому шкаф, вам потребуется пройти следующие этапы работы: оценить нишу, разметить плоскость фасада будущего шкафа, смонтировать вертикальные стойки, сделать и установить крышу, полки, карнизы, цоколи и двери.

Помимо этого, понадобится подготовить следующие инструменты:

  • электрорубанок;
  • уровень;
  • набор отверток;
  • рулетку;
  • карандаш;
  • дрель;
  • болгарку или наждачную бумагу для шлифовки;
  • саморезы;
  • клей;
  • листы ЛДСП.
Вернуться к оглавлению

Ниша и ее размеры

На примере, указанном в этой статье, размер ниши будет составлять 3000 x 600 x 2650 мм. Длина равна 3 м, глубина 0,6 м, потолочная высота составляет 2,65 м. Размер глубины ниши выбран не случайно, при сборке шкафа не забывайте о том, что вешалка для вашей одежды должна свободно в него вмещаться.

Вернуться к оглавлению

Плоскость фасада шкафа

Очень важный этап сборки шкафа — разметка вертикальной плоскости фасада, посмотрите внимательно на  рис. 1. Дело в том, что монтаж всех несущих стоек, находящихся в вертикальном положении, проводится исходя из данной разметки.

Во время нанесения размеров на переднюю плоскость учитывайте, что, устанавливая вертикальные стойки, вдоль стен не должны образоваться зазоры.

Разметка максимально удалённой точки

Рисунок 2. Разметка максимально удалённой точки (в правом верхнем углу).

Во избежание этого подберите плиту максимально подходящего размера. На указанном примере представлена плита шириной 60 см. В связи с этим необходимо отметить самую далекую точку на предполагаемой плоскости. Для того чтобы вы правильно понимали, как следует действовать, обратите внимание на следующий рис. 2.

На приведенном примере та самая точка отмечена с правой стороны верхнего угла. Ко всем оставшимся точкам стойки вертикального положения припиливаются и уменьшаются при этом в ширине. Для того чтобы вертикальные стойки было удобно монтировать, следует начертить проекцию плоскости будущего шкафа в виде прямой линии. Для этого вы можете воспользоваться карандашом или мелом. Указанная на данном примере ниша имеет 3 м длины. Очень важно, чтобы пол в помещении был максимально ровный (для того чтобы в этом убедиться, стоит воспользоваться уровнем). Следующим этапом будет установка стоек.

Вернуться к оглавлению

Вертикальные стойки и их установка

Монтаж стоек начинается с наиболее низкой точки вашего пола. Для ее нахождения воспользуйтесь уровнем. В случае с не идеально ровным полом и с самой низкой точкой, например находящейся с левой стороны, установку стоек нужно начинать с этого места. Шкаф, который указан на данном примере, будет иметь крышу, отдельную от потолка, ведь длина основной плиты составляет 2440 мм.

На пол следует нанести разметки, по которым вам предстоит установить вертикали. Чтобы упростить задачу , воспользуйтесь представленным на рис. 3 чертежом.

Здесь вы можете выбрать один из двух способов:

  • произвести расчет шага стоек, при этом необходимо учесть ширину каждой двери вашего будущего шкафа;
  • равные расстояния между стойками в этом случае следует выставить «на глаз». Затем на одинаковой ширине подпиливаются дверцы. На примере, указанном в данном тексте, шкаф будет иметь не совсем равные расстояния между вертикальностоящими стойками.
Схема монтажа вертикальных стоек

Рисунок 3. Схема монтажа вертикальных стоек.

Дело в том, что устанавливать двери вам предстоит с помощью петель, а они дадут возможность полностью прикрыть кромки стоек дверью. Устанавливая двери на промежуточные стойки, потребуется применение других петель, которые прикроют только треть вертикальной стойки. Таким образом, расстояние между второй и третьей стойками вы получите больше на 8 мм (пример указан на предыдущем рисунке).

Согласно приведенному в тексте примеру сборки шкафа, следующим этапом необходимо установить вертикальную стойку с левого края. Вертикаль следует поставить на пол, методом выравнивания исключите ее выступ за фасадную плоскость. Для этого стоит вооружиться электрорубанком и уровнем. Стойку необходимо выровнять с обеих сторон. Далее начертите на стене линию, которая должна соответствовать размеру торца стойки, после чего на время уберите вертикальную стойку. Во всю длину ниши от ранее начерченной линии с помощью уровня чертится горизонталь. Таким образом, нужно подогнать каждую отдельную стойку шкафа, ориентируясь на изначальную высоту.

Следующим этапом работы будет монтаж готовых стоек. Для этого вам потребуются уголки (лучше применить хромированные). Для любой вертикальной стойки необходимо использовать не менее 5 элементов. Парой уголков вертикаль прикручивается к полу, остальные понадобятся для крепления к стене. Для правильного размещения уголков отметьте расположения будущих полок шкафа. К панелям уголки следует прикручивать, используя саморезы 3,5 x 16. Установка к стенке осуществляется саморезами 3,5 x 16, дюбелями пластиковыми 6 x 35.

Вернуться к оглавлению

Изготовление и установка крыши шкафа

На примере данного текста верхняя часть конструкции будет изготавливаться из двух элементов. Крыша имеет размеры 800 x 2958 мм, а дополнительный элемент будет иметь размер 200 x 2958 мм. Таким образом, толщина козырька увеличится. Конструкция крыши шкафа, указанного на рис. 4, как вы видите, имеет дугообразный козырек. Его радиус 12,7 м.

Конструкция крыши шкафа

Рисунок 4. Конструкция крыши шкафа.

Для того чтобы выпилить дугу, вам потребуется электролобзик, все неровные участки поверхности следует тщательно зашлифовать. Крыша шкафа почти закончена, далее следует ее применить в качестве шаблона для того, чтобы сделать накладку. При помощи ПВХ кромки проклеиваются края основного элемента и дополнительной накладки.

Радиусные края деталей также стоит проклеить. Для этого вам потребуется ПВХ кромка и клей (можно воспользоваться клеем «жидкие гвозди»). Клей следует наносить полосой около 1 м. Следующим этапом кромку следует приклеить к торцевой части панели. Действуя таким образом, наклейте остальную часть. С помощью отрезка хлопчатобумажной ткани кромка аккуратно приглаживается к плите. Далее, воспользовавшись саморезами 3,5 x 35, необходимо стянуть крышу шкафа и дополнительную панель.

После того как вы полностью подготовили крышу к установке, приступайте к ее установке к вертикальным стойкам. Для крепления крыши на каждую стойку вам потребуется по два уголка. При этом расстояние между краем уголка и лицевой кромкой не должно быть меньше чем 16 мм.

Вернуться к оглавлению

Установка полок

Принцип крепления полок аналогичен установке вертикальных стоек. Но как вы поняли, выравнивать их придется в горизонтальном положении. Имейте в виду, что для стойки, имеющей ширину 600 мм (как показано на примере данного шкафа), полка должна иметь ширину, равную 580 мм. Далее на стойке следует расчертить линию, предназначенную для установки полки. Воспользовавшись уровнем, перенесите линию на поверхность стены, после — на следующую вертикальную стойку. На монтаж каждой полки вам потребуется 4-5 уголков.

Полки можете устанавливать на расстоянии от 350 до 500 мм.

http://youtu.be/r4NoT_3HXQg

Вернуться к оглавлению

Подготовка и установка дверей

Схема монтажа карнизов и цоколей

Схема монтажа карнизов и цоколей.

В данном случае дверь шкафа имеет размер 490 x 2380 мм, учитывая кромку. Все кромки вертикального положения необходимо проклеить кромкой ПВХ 2 мм, кромки, находящиеся в горизонтальном положении, — 0,4 мм. Подгоняя размеры двери, не забудьте учесть толщину кромок. Дверь без кромки имеет размер, равный 486 x 2379, ее длина примерно 2380. Действуя этому примеру, следует изготовить 6 одинаковых дверей.

Следующим этапом процесса сборки шкафа будет крепление петель. Подберите к каждой из дверей подходящую сторону прогиба. Для первой и шестой дверей следует обеспечить крепление 4-х шарнирных петель, диаметр чашки накладной двери составляет 35 мм.

На оставшиеся 4 двери установите те же шарнирные петли, но предназначенные для срединных дверей.
Далее устанавливается петля («лягушка») и подготавливается площадь для ее установки с применением саморезов 3,5 x 16.

http://youtu.be/ghFq-QtD3yc

Установив дверные ручки, остается навесить сами двери. На данном примере шкафа край сверху отступает от его крыши на 10 см. Раскройте петли, положив на пол любой предмет для опоры, найдите правильное расположение высоты двери. Затем дверь прикладывается кромкой к кромке стойки вертикального положения и отмечаются места для установочных площадок. После чего остается прикрутить дверь.
